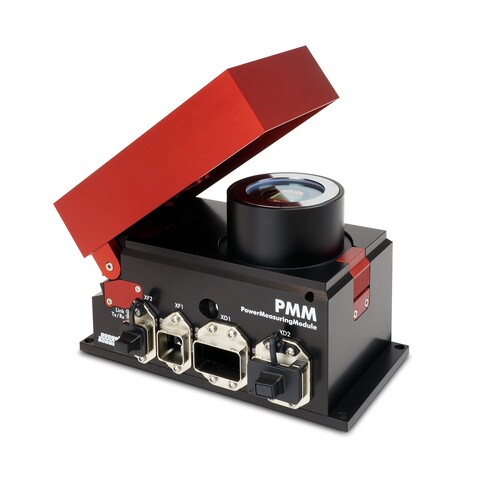

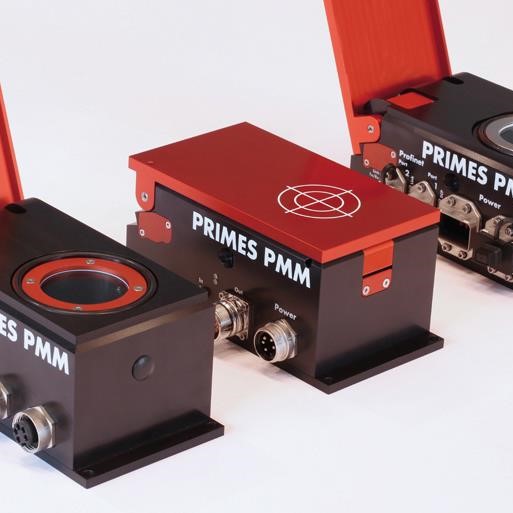

PMM 是一款專為工業環境設計的雷射功率測量模組，它可直接整合到生產線上。它採用經過業界驗證的「熱量測量原理 (Calorimetric measurement principle)」：當雷射光束短暫照射到 PMM 內部的吸收器時，設備會精確測量吸收器因溫度升高所吸收的能量。同時，PMM 內建的光電半導體以高頻率採樣率同步偵測雷射的開啟時間，這使得 PMM 不僅能計算平均功率，對於最短 50 微秒的單一雷射脈衝，也能進行峰值功率的計算。最終，實際雷射功率由吸收能量除以雷射開啟時間精確得出。
什麼使得PMM如此特別？
-
專為工業環境設計
PMM 堅固耐用，不需額外冷卻水或壓縮空氣。吸收器僅透過熱傳導與環境空氣散熱。其快門和端口的保護蓋可有效防塵防污染，確保 PMM 能直接在惡劣的生產環境中，甚至在加工區內使用。
-
多樣化的工業通訊介面
PMM 的一大亮點是其豐富的工業通訊介面選擇，包括 PROFINET®、PROFIBUS®、Parallel、DeviceNet™、EtherNet/IP™ 和 EtherCAT® 。這使得 PMM 能夠輕鬆且無縫地整合到幾乎任何現有的自動化機器或 PLC 系統中。測量結果可直接傳輸到 PLC，實現與生產流程的高度同步。
-
卓越的測量性能
PMM 提供高達 ±3% 的測量精度和 ±1% 的可重複性。它能夠測量 400 W 到 12 kW 的雷射功率，並支援多種波長範圍（如 440-460 nm, 510-540 nm, 800-1100 nm）。其快速測量週期（部分型號最短可達 3 秒內完成，一般少於 15 秒）使其非常適合在生產線的零件更換週期中進行快速資格認證。
-
精確的脈衝雷射測量
對於脈衝雷射，PMM 不僅能測量平均功率，還能透過高頻率採樣率偵測單一脈衝，計算峰值功率。
-
可互換的保護視窗/卡匣
PMM 提供兩種保護視窗設計：螺絲固定式或可快速更換的卡匣式。卡匣式設計允許無需工具快速更換保護視窗，進一步提升了維護效率。
-
詳細的數據回饋
PMM 將測量數據直接傳輸到 PLC，並可設定製程範圍、警告和極限值，向操作人員提供即時反饋。這有助於及早識別製程偏差導致的缺陷部件，縮短反應時間，減少廢料產生，進而節省時間和成本。
哪些產業適合使用PMM？
PRIMES PMM 工業級雷射功率監測模組是以下領域的理想選擇：
- 汽車製造業： 在自動化生產線中，確保雷射焊接、切割的功率穩定。
- 積層製造： 對於多雷射系統，實現雷射功率的即時監控與校準。
- 工廠自動化與設備工程： 作為關鍵製程參數監控環節，提高生產自動化水平和可靠性。
- 雷射系統製造商： 在雷射設備出廠前進行嚴格的性能測試與驗證。
- 品質管理與研發： 提供精確數據支持製程改進和新技術開發。
詳細規格
| MEASUREMENT PARAMETERS | PMM |
|---|---|
| Power range 1) | 400 – 12000 W |
| Wavelength range | 440 – 460 nm (BG), 510 – 540 nm (BG) and 800 – 1100 nm (NIR) |
| Max. beam diameter | 30 mm |
| Max. power density (peak) on the absorber (approx. 25 mm underneath the protective window) at beam diameters: > 10 mm 10 – 3 mm 3 – 1.5 mm < 1.5 mm |
4 kW/cm² 5 kW/cm² 10 kW/cm² 12 kW/cm² |
| Irradiation time (cw & pulsed operation) 1) | 0.1 – 2.0 s (depending on laser power) 0.1 – 1.0 s (type AP3s) |
| Pulse length (Pulsed operation) | > 50 µs: Determining average and peak power up to 10 kHz at 50 % duty cycle < 50 µs: Determining average power |
| Max. laser rise time | < 1% of irradiation time |
| Energy per measurement | 400 – 3500 J |
| Recommended energy per measurement | 400 – 1000 J |
| Total duration until measurement value output | < 5 s (AP3s); for devices with former thermalization standard: < 15 s |
| Nominal measurement frequency | 500 J: 1 cycle / 2 min; 1000 J: 1 cycle / 4 min |
| DEVICE PARAMETERS | |
| Max. absorber temperature | 120 °C |
| Max. angle of incidence perpendicular to inlet aperture | ± 10 ° |
| Accuracy at angle of incidence up to 10 ° | ± 3 % |
| Reproducibility | ± 1 % |
| SUPPLY DATA | |
| Power supply DC IN DC OUT |
24 V DC +25 % / -20 %; 250 mA 24 V DC / max. 5 A |
| Temperature range for charging the lithium-ion cell | 0 – 45 °C |
| COMMUNICATION | |
| Interfaces (alternatively) | PROFINET®, PROFIBUS®, Parallel, DeviceNet™, Ethernet/IP™, EtherCAT™ |
| DIMENSIONS AND WEIGHT | |
| Dimensions (L x W x H) (without connectors) | 200 × 100 × 89 mm (closed) 246 × 100 × 227 mm (open) |
| Weight (approx.) | 2.2 kg |
| 1) The stated limit values are to be understood in correlation with the permitted maximum energy (E = P ? t). | |
總而言之，PRIMES PMM 以其卓越的測量性能、強大的工業整合能力和堅固的設計，成為您在工業雷射應用中不可或缺的可靠夥伴，確保雷射加工品質，並優化生產效率。
